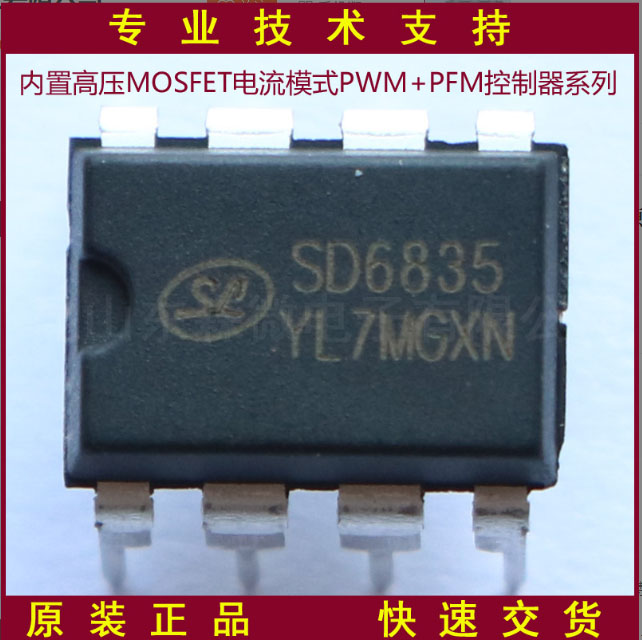

SD6835-士蘭微-集成電路
品 牌：SILAN士蘭微
廠家型號：SD6835
封 裝：DIP-8
數據手冊：下載文件
描 述:SD6835是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品,昆山東森微電子有限公司是士蘭SILAN一級授權代理商.該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。電路的開關中心頻率為25~67KHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。內置極限輸出功率補償電路，可以使不同交流電壓輸入時極限輸出功率平衡。內置斜坡補償電路，以適應更寬變壓器應用。上電時，峰值電流逐漸增大，可以減小在上電過程中變壓器的應力，防止變壓器飽和。還可以通過CS端電阻調節極限峰值電流。電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。
廠家型號：SD6835
封 裝：DIP-8
數據手冊：下載文件
描 述:SD6835是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品,昆山東森微電子有限公司是士蘭SILAN一級授權代理商.該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。電路的開關中心頻率為25~67KHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。內置極限輸出功率補償電路，可以使不同交流電壓輸入時極限輸出功率平衡。內置斜坡補償電路，以適應更寬變壓器應用。上電時，峰值電流逐漸增大，可以減小在上電過程中變壓器的應力，防止變壓器飽和。還可以通過CS端電阻調節極限峰值電流。電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。
SD6835功能描述:
內置高壓MOSFET電流模式PWM+PFM控制器系列
SD6835主要特點:
*能源之星2.0標準
*低啟動電流
*隨負載而變的開關頻率可以提高效率
*抖動的開關頻率可以降低EMI
*過壓、過載、過溫保護
*CS異常保護
*外置峰值電流采樣電阻
*極限輸出功率補償
*斜坡補償
*欠壓鎖定
*內部集成高壓MOSFET
*自動重啟
*峰值電流限流實現軟啟動功能
*FB打嗝模式
*VCC打嗝模式
*逐周期限流
SD6835應用:
*充電器
*適配器
*機頂盒電源
